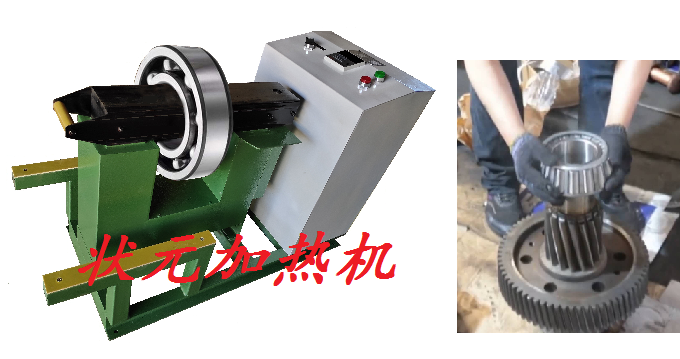

線圈是軸承加熱器的心臟，繞制的質量直接決定加熱設備的好壞，嚴格的工藝、特殊的設計及最佳的匹配則可以延長幾倍的使用壽命，下面淺談繞線工藝步驟，從材料選擇開始入手到線圈成品的注意事項。

1、 材料選擇

1.1    bobbin規格選擇應正確無誤，保證其完好無裂縫。

1.2   將bobbin正確插入治具，插好后看看方向，常規的pin腳朝機器，有特殊注明應根據圖紙要求。

1.3   不用pin需要剪掉的，在未繞線之前提前剪去，防止刮破wire的絕緣。

1.4   按照要求包好醋酸布，或纏繞玻璃絲布，在bobbin外側包緊，兩頭不留間隙。

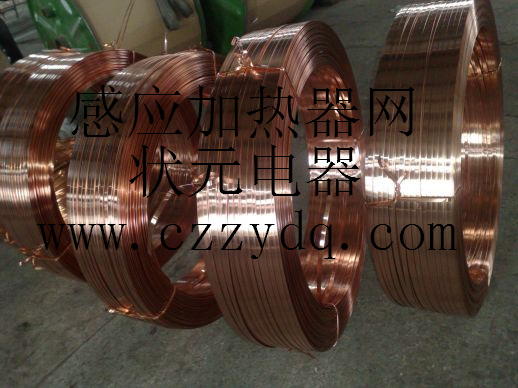

1.5   盡量使用銅線圈，不建議使用帶鋁線圈，市面上很多是銅包鋁或鋁線圈，我們狀元電器全部使用的是雙玻璃絲銅線來繞制。

2、注意事項

2.1 軸承感應加熱器的功率大小不同，繞線也有一定區別，不能一視同仁。

2.2 選擇合適線徑，銅線的平方數決定電流大小，必須有精確計算得出。

2.3 出入線所加之鐵氟龍?zhí)坠茼毰cBoBbin凹槽口齊平，套管插入擋墻超過5毫米。

2.4 不須TUBE繞線時銅線不可上檔墻，匝間、層間的間隙保證通風散熱，不能堵死。

2.5 線圈自然散熱或風冷結構，都應保證散熱性能及通透性，也有利于絕緣漆的徹底浸漬。

高質量的軸承加熱器線圈必須有嚴格的繞線工藝控制，整個過程一絲不茍、采用無塵化繞制是必備條件。
